Mouvement du manomètre

Accessoires de mouvement manomètre, acier inoxydable et cuivre, haute et basse pression

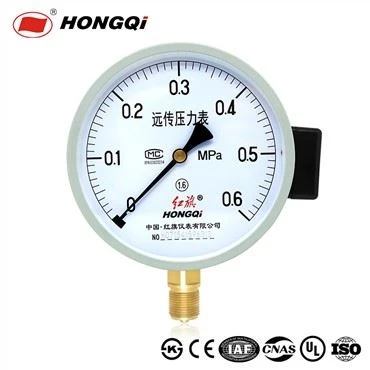

Un mouvement de manomètre est le mécanisme à l'intérieur d'un manomètre qui mesure et affiche la pression d'un fluide ou d'un gaz. Il s'agit généralement d'un tube de Bourdon, qui est un long tube métallique incurvé qui se plie lorsqu'une pression lui est appliquée. Cette flexion est transmise à un levier ou un train d'engrenages, qui traduit le mouvement en une lecture numérique sur la face de la jauge. D'autres types de mouvements de manomètre comprennent les mouvements à diaphragme, à soufflet et à capsule, qui utilisent différents types d'éléments flexibles pour mesurer les changements de pression.

Les accessoires pour manomètres sont un élément essentiel de tout système de surveillance de pression. Ces accessoires jouent un rôle important en garantissant la précision, la fiabilité et la fonctionnalité des manomètres. Des couvercles de protection aux adaptateurs et connecteurs, les accessoires pour manomètres servent à diverses fins qui contribuent à maintenir la qualité de la surveillance de la pression.

L’un des principaux avantages des accessoires pour manomètres est leur capacité à protéger les manomètres contre les dommages causés par des facteurs environnementaux. Les couvercles de protection, par exemple, protègent les manomètres des rayons UV nocifs, des températures extrêmes et d'autres facteurs dommageables qui peuvent affecter la précision et la fiabilité des lectures. Cela garantit que les manomètres sont toujours capables de fournir des lectures précises, ce qui est essentiel pour de nombreux processus industriels.

De plus, les accessoires pour manomètres permettent également d’adapter les manomètres à différentes applications de mesure. Les adaptateurs et les connecteurs permettent d'installer des manomètres dans différents systèmes et environnements, leur permettant ainsi d'être utilisés dans une variété de contextes différents. Cette polyvalence est particulièrement importante dans les industries qui ont des exigences complexes ou uniques en matière de mesure de pression.

N'hésitez pas à nous appeler pour en savoir plus.
URL : https://www.hongqiinstrument.com/
Tél :+86-572-6129996 ; +86-572-6129997 ; +86-572-6062288
E-mail :hongqi@cnhongqi.com

Un mouvement typique d’un manomètre se compose généralement des éléments clés suivants :
Tube de Bourdon : Le type d’élément sensible élastique le plus courant. Il s'agit généralement d'un tube métallique creux qui est plié en forme de C-, en forme de spirale ou en forme d'hélice. Lorsque la pression à l’intérieur du tube augmente, le tube a tendance à se redresser et son extrémité va produire un déplacement. C'est le "capteur" de pression.
Mécanisme d'engrenage/levier en forme d'éventail (Mouvement) : il s'agit d'un ensemble d'engrenages et de systèmes de levier précis utilisés pour amplifier le petit déplacement à l'extrémité du tube de Bourdon et le convertir en mouvement de rotation de l'arbre du pointeur. Il comprend généralement :
Engrenage en forme d'éventail : connecté à l'extrémité du tube de Bourdon, il convertit le déplacement linéaire en mouvement de rotation.
Engrenage central (petit engrenage) : coaxial avec le pointeur, entraîné par l'engrenage en forme d'éventail-.
Ressort : fournit un couple inverse pour éliminer l'écart entre les engrenages et garantir que le pointeur indique en douceur et sans gigue, et aide le pointeur à revenir à zéro.
Arbre de pointeur : L'arbre qui installe le pointeur, entraîné par l'engrenage central.
Cadran : Le panneau avec des échelles, coopérant avec le pointeur pour afficher la valeur de pression spécifique.
Boîtier : Protège le mouvement interne.
Principe de fonctionnement (brève description)
Entrée de pression : Le milieu mesuré (gaz ou liquide) pénètre dans le tube Bourdon par l'interface du manomètre.
Une déformation se produit : La pression provoque une déformation élastique du tube de Bourdon et son extrémité libre génère un déplacement. Le déplacement est proportionnel à l'amplitude de la pression.
Amplification et conversion de déplacement : le déplacement à l'extrémité du tube de Bourdon est entraîné par le levier pour faire pivoter l'engrenage en forme d'éventail-.
Indication du pointeur : l'engrenage en forme d'éventail- entraîne la rotation de l'engrenage central et de l'arbre du pointeur, provoquant ainsi le déplacement du pointeur sur le cadran, indiquant la valeur de pression correspondante.
Libération de pression : lorsque la pression diminue, le tube Bourdon compte sur son élasticité pour revenir à son état d'origine, et le ressort aide les engrenages à inverser et à se déplacer dans la direction opposée, provoquant le recul du pointeur.
Principaux types
Selon la structure et l'application du manomètre, le mouvement varie également :
Type ordinaire (radial/axial) : Le type le plus courant, utilisé pour les manomètres industriels généraux.
Mouvement résistant aux chocs : le mouvement est généralement rempli d'un liquide amortisseur (tel que de la glycérine ou de l'huile de silicone) ou dispose d'un mécanisme tampon, utilisé pour les environnements soumis à des vibrations intenses, pour protéger le pointeur et les engrenages, et réduire le tremblement du pointeur.
Mouvement du manomètre à contact électrique : sur la base du mouvement ordinaire, il ajoute des dispositifs de contact électrique à limites supérieure et inférieure réglables. Lorsque le pointeur atteint la pression réglée, il peut connecter ou déconnecter le circuit pour réaliser des fonctions de contrôle ou d'alarme.
Mouvement du manomètre à membrane : utilisé pour mesurer des fluides à haute viscosité, facilement cristallisants ou corrosifs. Son "tube de Bourdon" est remplacé par un dispositif d'étanchéité à membrane, et le fluide agit sur la membrane en transmettant la pression au mouvement ordinaire interne à travers un fluide de remplissage (comme de l'huile de silicone).
Défauts courants et maintenance
Pointeur bloqué/immobile : peut être causé par un blocage du tube de Bourdon, un corps étranger interne, un blocage d'engrenage ou une usure excessive.
Gigue du pointeur : généralement causée par des dommages au ressort, l'usure des engrenages, la saleté ou des vibrations environnementales excessives.
Indication incorrecte (erreur importante) : Peut être causée par une déformation permanente du tube de Bourdon (surpression), une usure excessive des engrenages ou un pointeur desserré.
L'aiguille ne revient pas à zéro : La fatigue ou l'endommagement du ressort est une cause fréquente.
Fuite : Fissuration au point de soudure du tube Bourdon ou vieillissement des éléments d'étanchéité.
